INT 일체형 데크 플레이트

공기단축 및 공사비절감, 공사환경 개선의 극대화

다운로드
고도의 품질화(High Quality)
- 구조적성능 극대화
- 정밀시공
공기단축(Time saving)
- 일반거푸집공정 대비 30% 공기단축
- 후속공정에 유리
공사비 절감(Cost Down)
- 재료비 감소
- 일부 공정 배제
안전한 시공(Safety)
- 단순 반복 작업으로 안전관리 용이
-절감된 중량으로 시공성 탁월

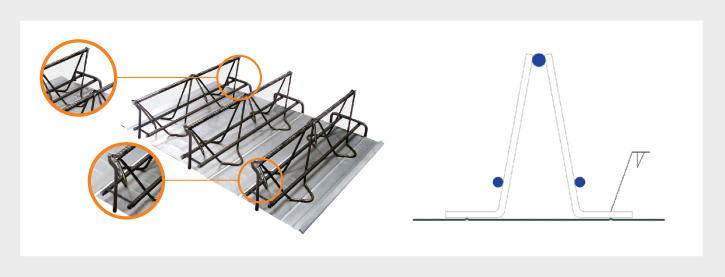

INT - Deck (NW type)

삼각 트러스와 아연도 강판의 기계식 압접 - 완벽한 일체화
구성재료
- LATTICE : Φ5 ~ Φ6
- DECK PLATE : 0.5T 아연도 강판(KS-SGC340)
- TG TYPE SIZE : 600mm × 1,600 ~ 6,000mm(W×L)
- 아연도 강판 돌기 : 18mm
- 적용 슬래브 THK : 120mm ~ 300mm
- PITCH : 200mm
부재 / TYPE NW1 NW2 NW3 NW4 NW5 비고
상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 Φ5
LATTICE
하부철선 D8-2 D10-2 D8-2 D10-2 D13-2
부재 / TYPE NW16 NW26 NW36 NW46 NW56 비고
상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 Φ6
LATTICE
하부철선 D8-2 D10-2 D8-2 D10-2 D13-2

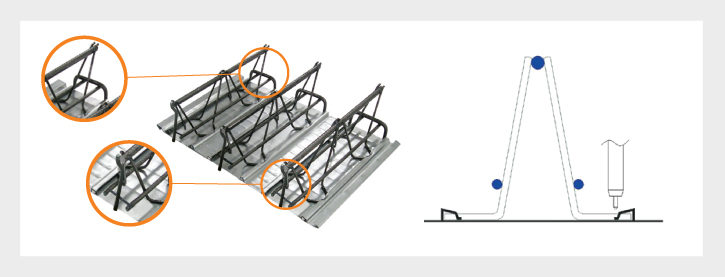

INT - Deck (DW type)

삼각 트러스와 아연도 강판의 직접 용접 - 완벽한 일체화
구성재료
- LATTICE : Φ5 ~ Φ6
- DECK PLATE : 0.5T 아연도 강판(KS-SGC570)
- TG TYPE SIZE : 600mm × 1,600 ~ 6,000mm(W×L)
- 적용 슬래브 THK : 120mm ~ 250mm
- PITCH : 200mm
부재 / TYPE NW1 NW2 NW3 NW4 NW5 비고
상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 Φ5
LATTICE
하부철선 D8-2 D10-2 D8-2 D10-2 D13-2
부재 / TYPE NW16 NW26 NW36 NW46 NW56 비고
상부철선 D10-1 D10-1 D13-1 D13-1 D13-1 Φ6
LATTICE
하부철선 D8-2 D10-2 D8-2 D10-2 D13-2

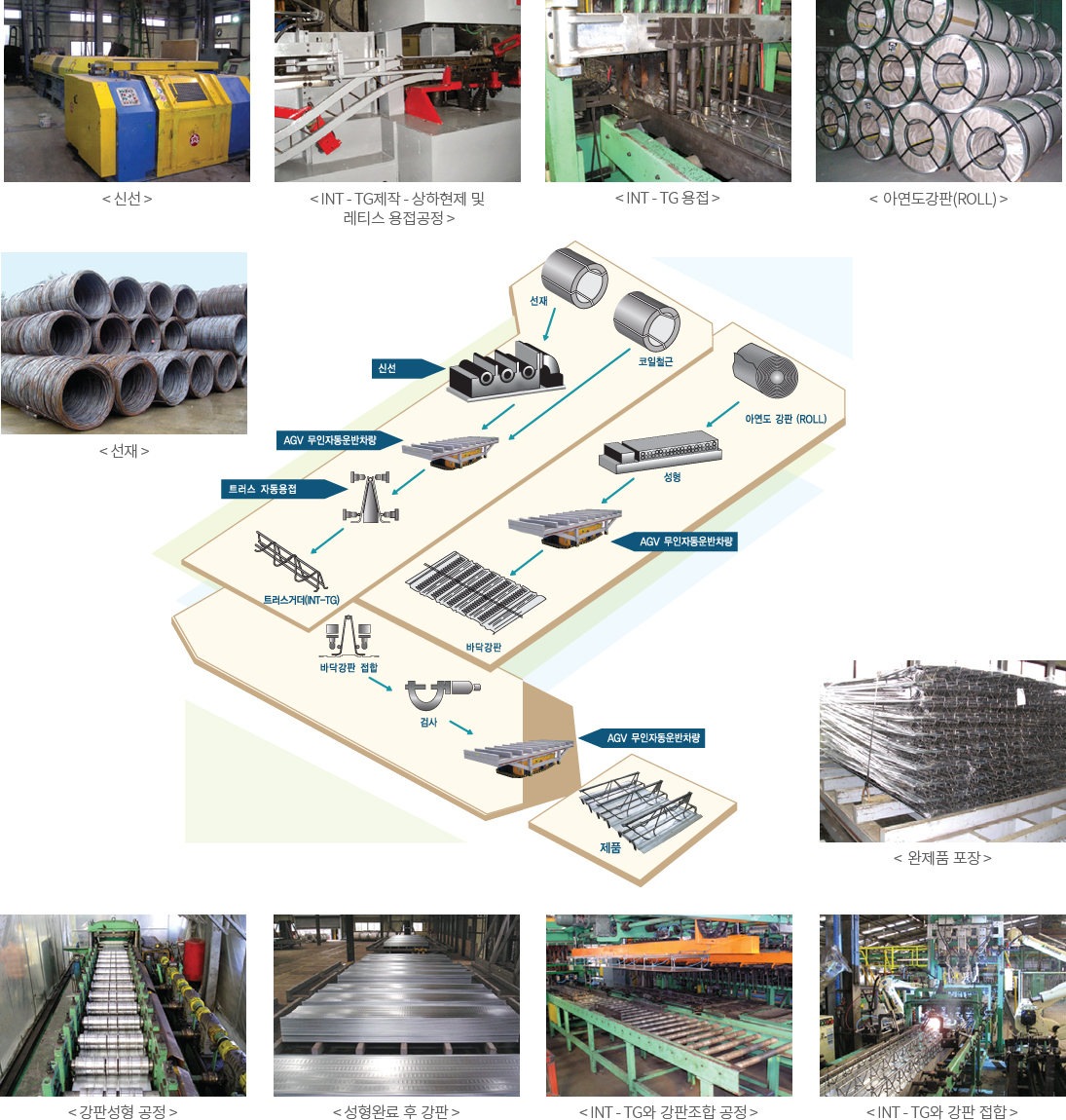

일체형데크 구성재료 및 제작공정

철골조 시공순서

현장도착

자재양중

데크판개

STUD BOLT 작업

STOPPER 작업

연결근

배력근 작업

Opening 부분

작업완료

콘크리트 타설
