INT 단열형 데크 플레이트

효율적 시공과 경제성 향상

다운로드

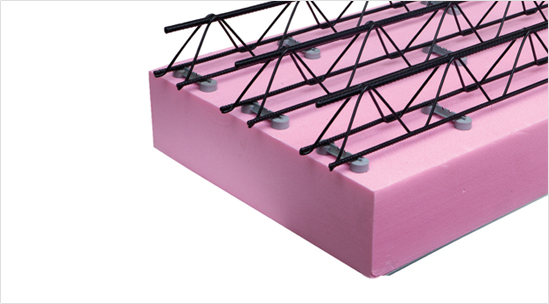

INT 단열형 데크

데크 판개만으로 거푸집·단열재·철근 시공을 한번에 해결

단열 Deck 구성
  • 트러스거더 : 철근 콘크리트 구조체의 철근 역할 및 시공 시 가설재 역할
  • 스페이서 : 트러스거더와 아연도강판의 연결 및 슬라브 하부피복 두께 유지의 기능
  • 아연도 강판 : 콘크리트 양생까지의 탈착이 가능한 거푸집 역할

단열 Deck 타입

탈형 - DECK ND1A ND1 ND3 ND4 ND5 ND6 ND6A ND7 ND8 ND9 ND10
상부근 D10 D10 D13 D13 D13 D12 D12 D12 D13 D14 D14
하부근 2-D7 2-D8 2-D8 2-D10 2-D13 2-D8 2-D7 2-D10 2-D12 2-D10 2-D12
래티스 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6

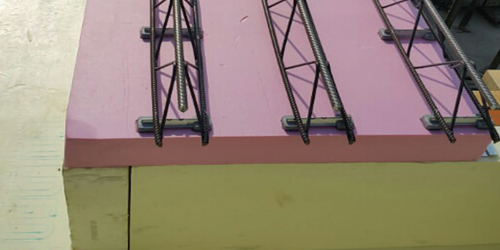

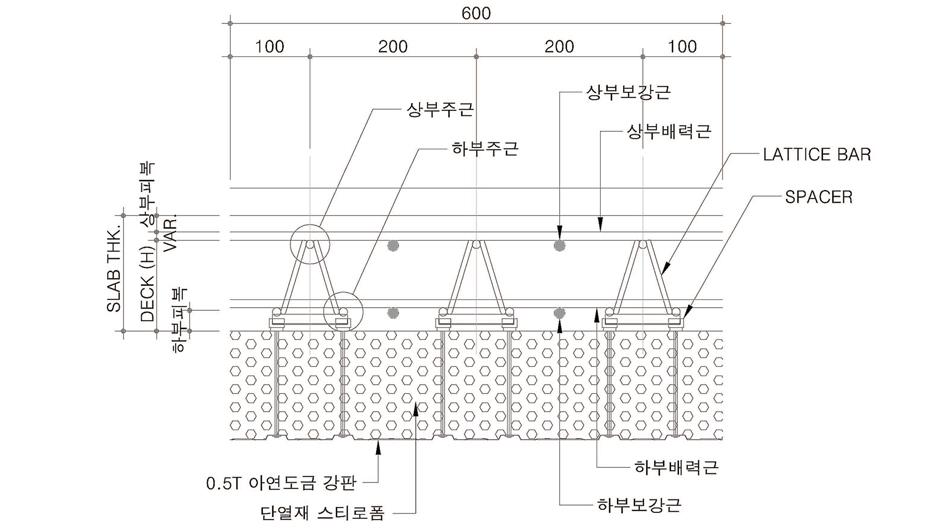

단열 Deck 형상 개념도

탈형 Deck 생산 공정

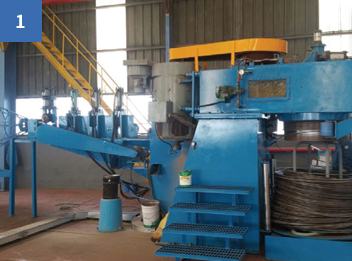

원자재 신선

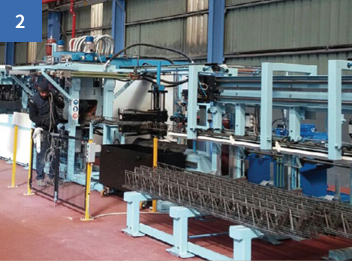

트러스거다 자동 용접

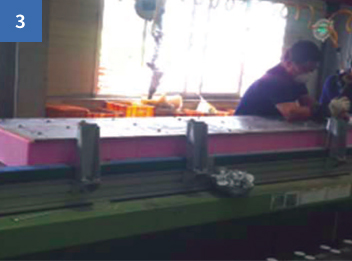

단열재 가공 및 아연도 강판 성형

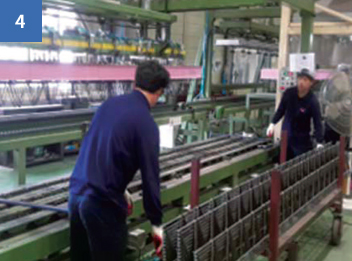

스페이서 ,트러스 조립

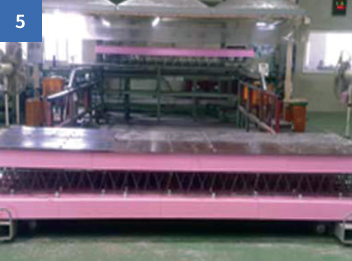

검사 및 패킹

단열 Deck 시공 상세도

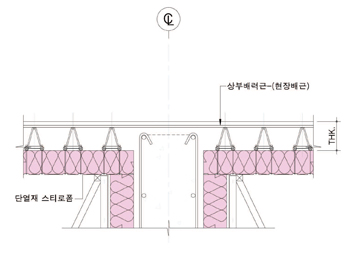

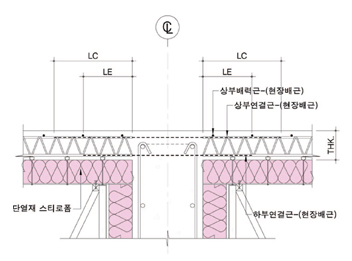

철근콘크리트조 주근 방향 JOINT DETAIL

철근콘크리트조 배력근 방향 JOINT DETAIL

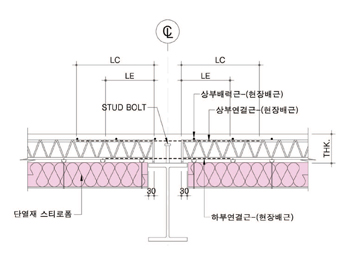

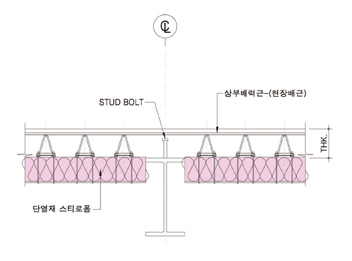

철골조 주근 방향JOINT DETAIL

철골조 배력근 방향JOINT DETAIL

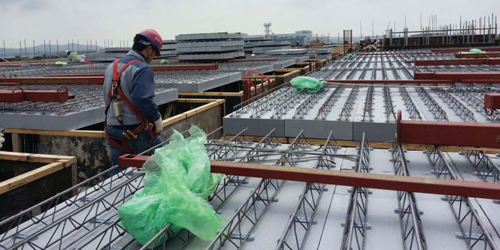

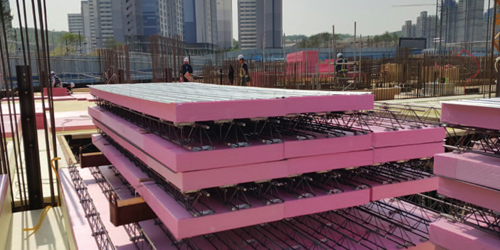

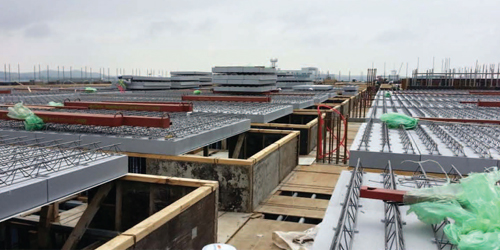

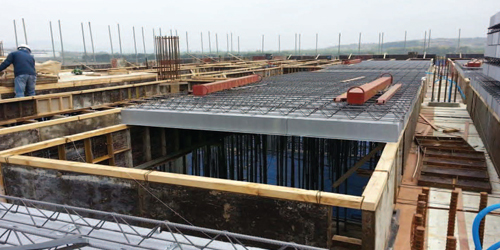

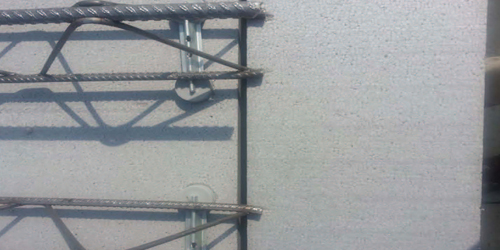

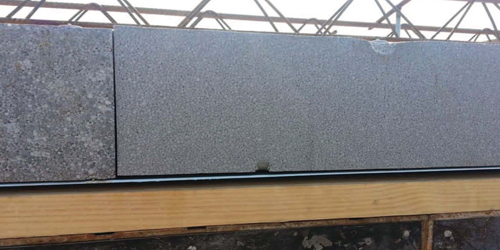

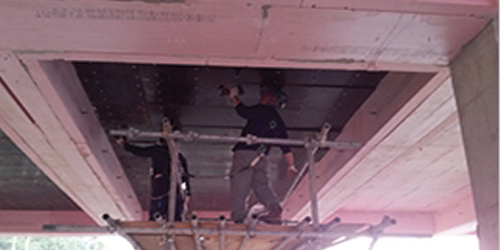

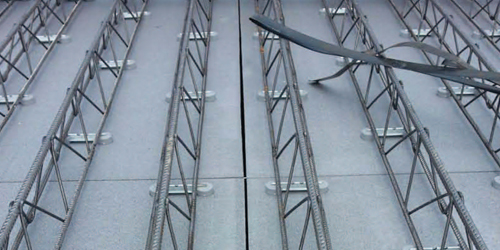

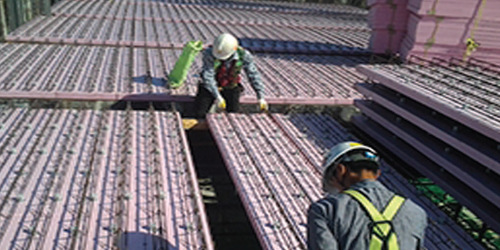

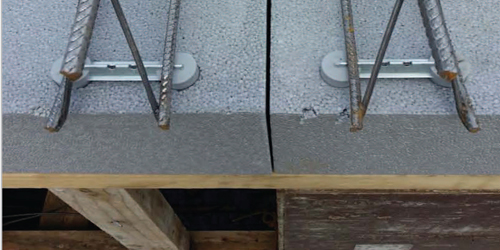

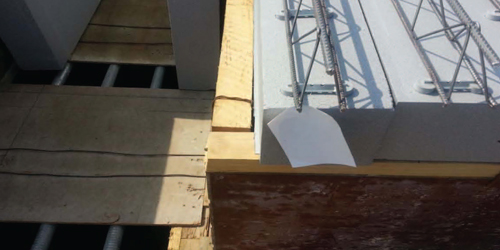

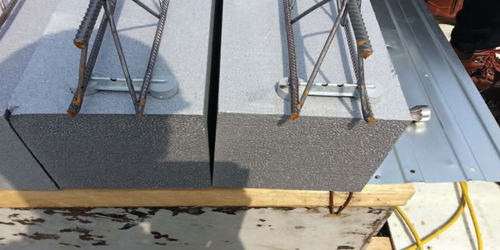

단열 Deck 현장 시공 사진
