INT 탈형 데크 플레이트

친환경적 요소와 용이한 유지보수 효과

다운로드

INT 탈형 데크

콘크리트 양생 후 탈형이 가능한 하부 강판

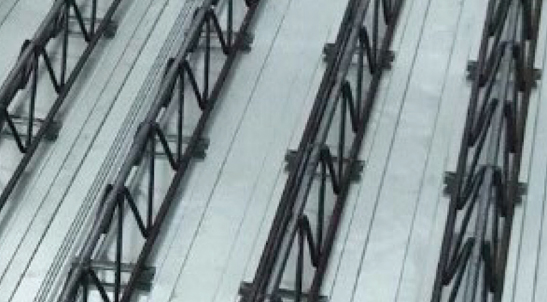

탈형 Deck 구성
  • 트러스거더 : 철근 콘크리트 구조체의 철근 역할 및 시공 시 가설재 역할
  • 스페이서 : 트러스거더와 아연도강판의 연결 및 슬라브 하부피복 두께 유지의 기능
  • 아연도 강판 : 콘크리트 양생까지의 탈착이 가능한 거푸집 역할

탈형 Deck 타입

탈형 - DECK ED1A ED1 ED3 ED4 ED5 ED6 ED6A ED7 ED8 ED9 ED10
상부근 D10 D10 D13 D13 D13 D12 D12 D12 D13 D14 D14
하부근 2-D7 2-D8 2-D8 2-D10 2-D13 2-D8 2-D7 2-D10 2-D12 2-D10 2-D12
래티스 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6 Φ5~6

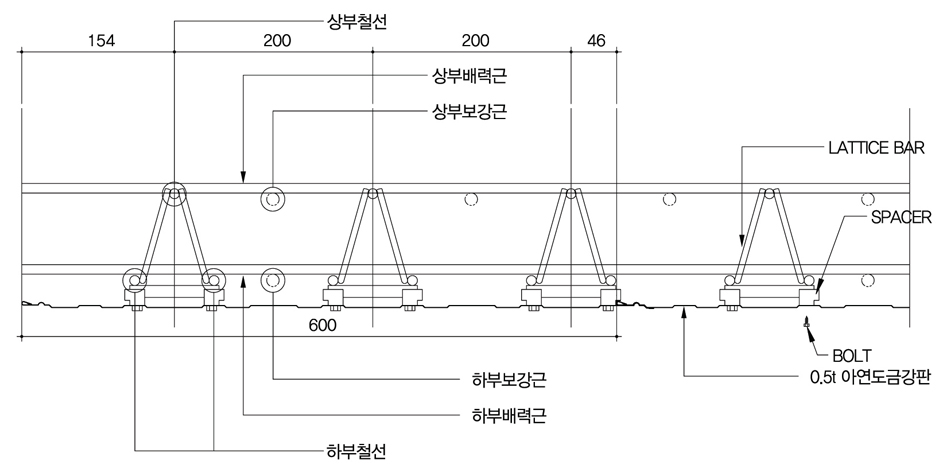

탈형 Deck 형상 개념도

탈형 Deck 생산 공정

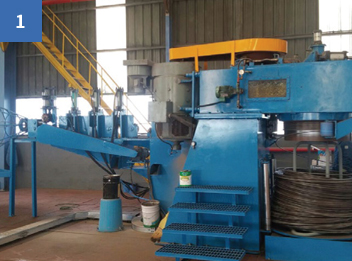

원자재 신선

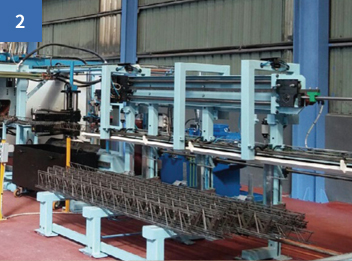

트러스거다 자동 용접

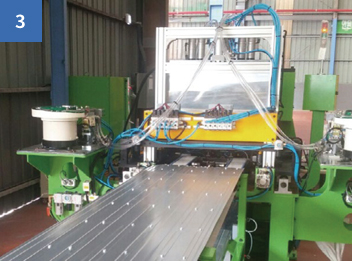

아연도 강판 성형 및 스페이서 자동 조립

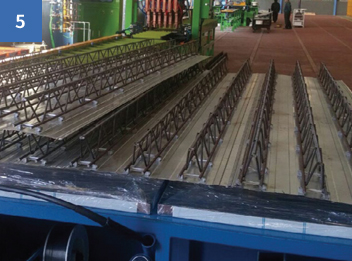

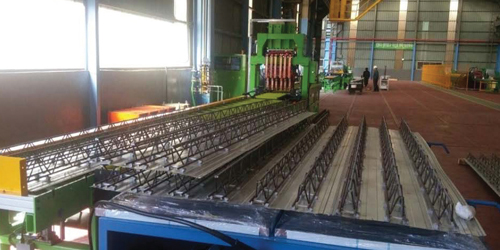

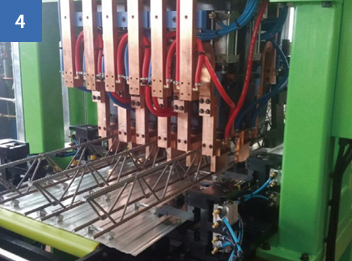

트러스와 하부 강판 자동 용접

검사 및 패킹

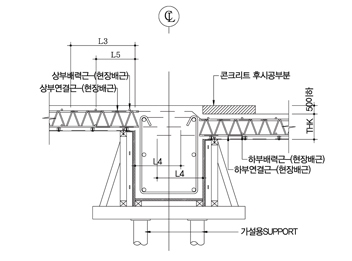

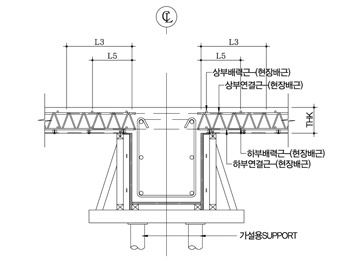

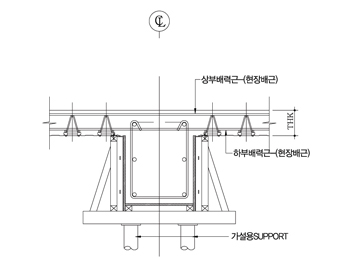

탈형 Deck 시공 상세도

주근 방향 JOINT DETAIL

배력근 방향 JOINT DETAIL

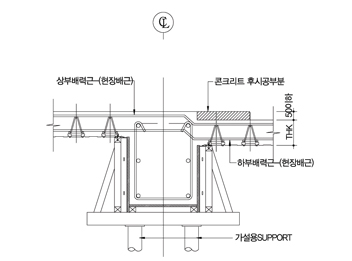

주근 방향 단차 DETAIL (50MM이하)

배력근 방향 단차 DETAIL (50MM이하)

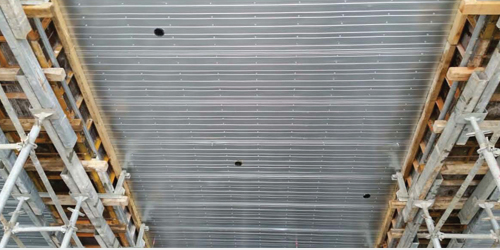

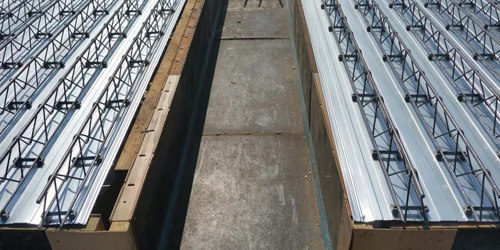

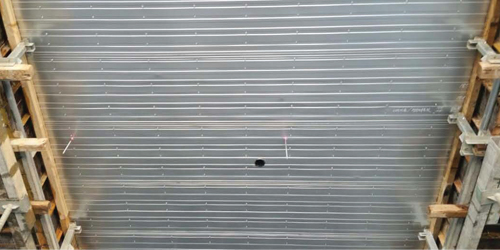

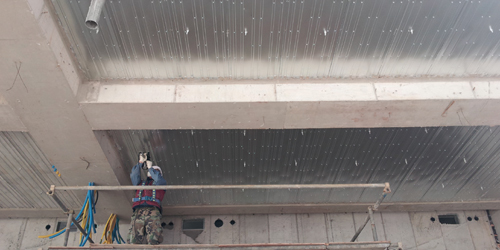

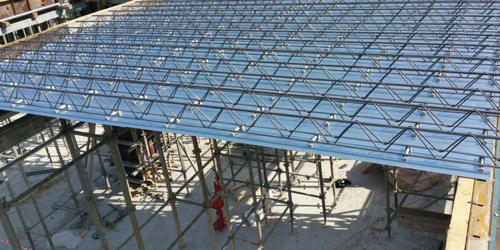

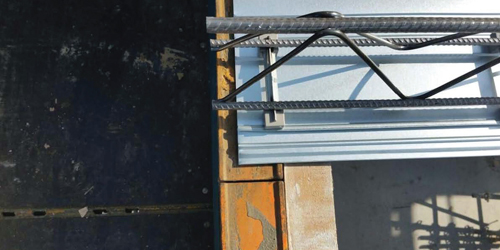

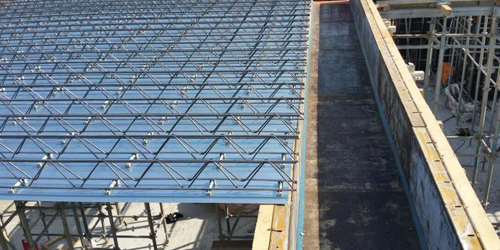

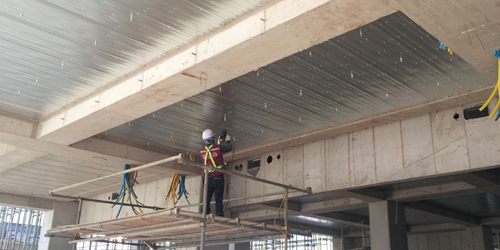

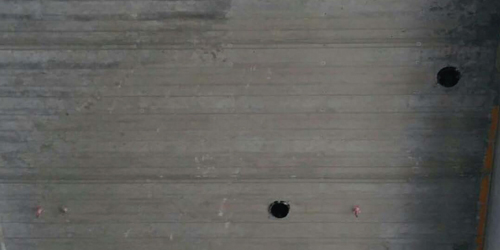

탈형 Deck 현장 시공 사진
