INT 기초 전단 보강재(M.S.P)

장비가 필요없는 간편한 시공, 공사비 25%이상 절감, 파격적인 공기단축

다운로드

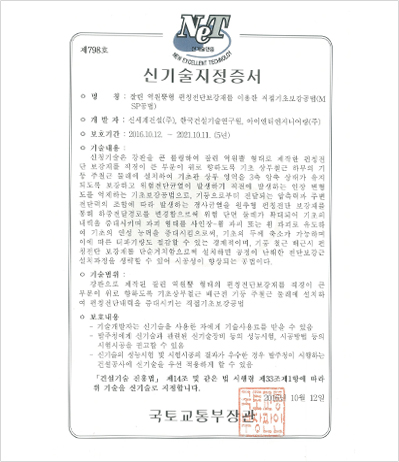

건설 신기술 제 798호

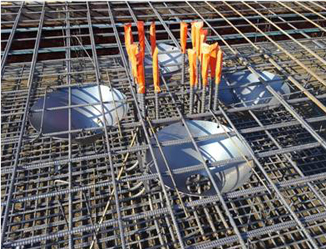

강판을 콘 롤링하여 제작한 잘린 역원뿔 형태의펀칭전단보강재를 기초 상부철근 하부에
동서남북으로 설치하여 기초판 상부의 3축 압축 상태가 강화되어 전단내력을 증대시키는
기초보강공법.

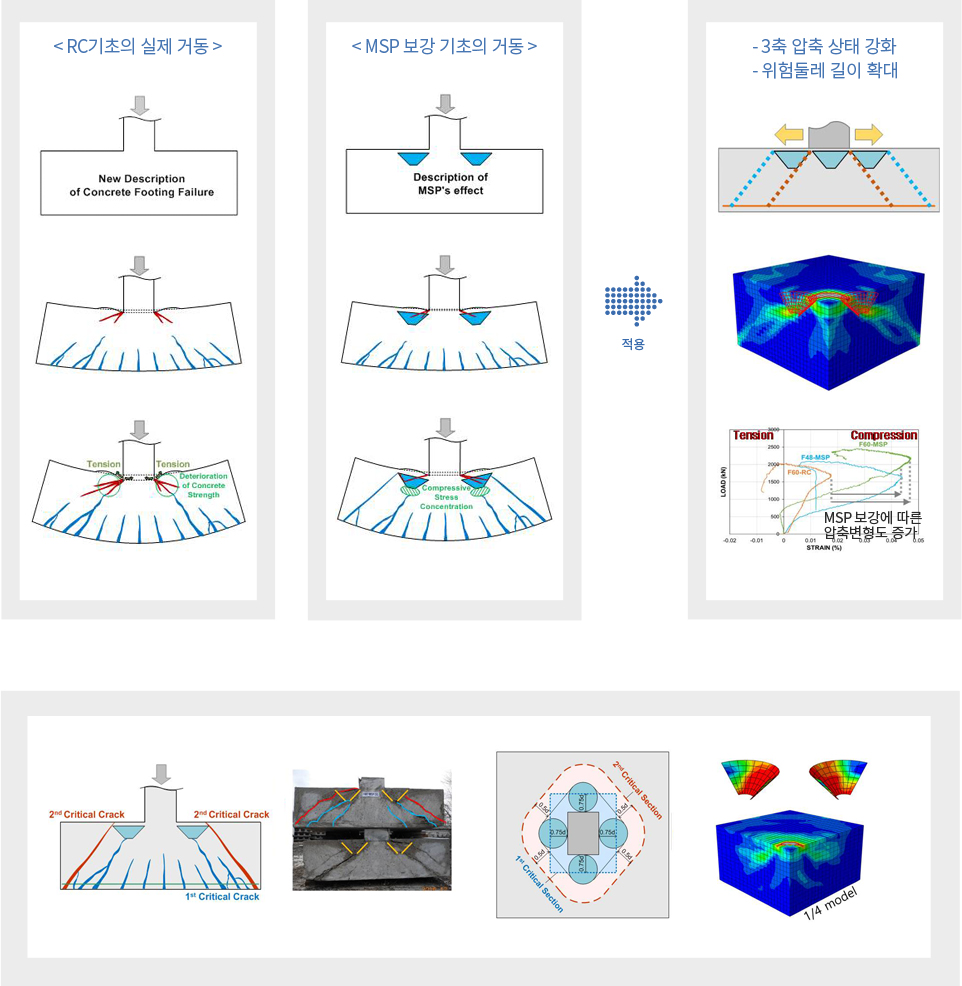

전단펀칭보강재(MSP)의 기술의 원리

기초 파괴 거동의 비교

  • 1차 위험균열이 MSP 하부까지 성장 후 안정 → 펀칭이 발생하려면 MSP가 항복하고, MSP 내부 콘크리트에 균열이 관통 되어야 함.
    따라서 MSP가 항복할 때까지 압축대 콘크리트 (MSP 내부 콘크리트)에는 추가 응력이 작용함. (콘크리트와 MSP가 저항)
  • 2차 위험균열이 MSP 외연까지 성장하면 펀칭 발생(콘크리트만 저항)

전단펀칭보강재(MSP)의 구조안정성

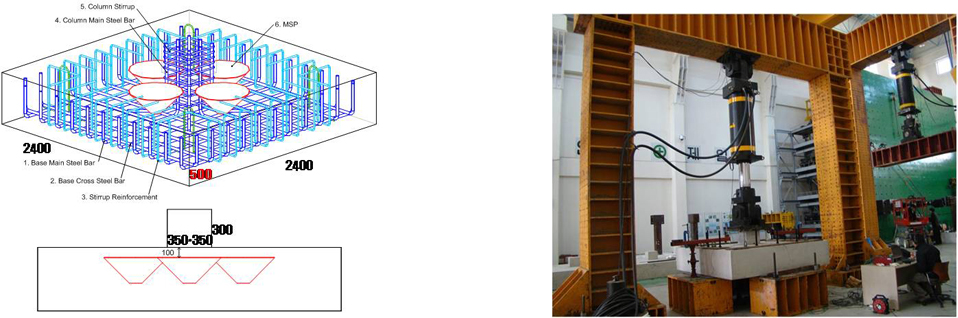

< 실험에 의한 구조안정성 검증 >
1. 실험목적 : MSP 효과 및 보강 위치 확인
2. 주요변수 : MSP 유무, 두께 , 개구부, 크기
실험체명 PO-RC P5-3.2 P5-6.0 P5H-3.2 P7-3.2
변수 RC 기초 (MSP 미보강) MSP 보강 MSP 두께 MSP 측면 Hole MSP 크기
MSP - 500×100×200×3.2t 500×100×200×6.0t 500×100×200×3.2t 6-Φ100 700×200×250×3.2t
비고 -

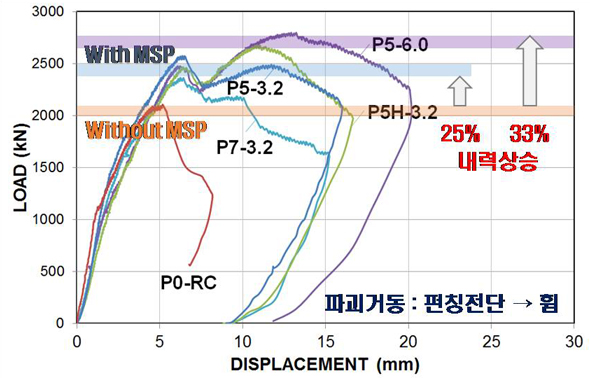

< 실험에 의한 구조안정성 검증 >
1. MSP 보강으로 내력 16~33% 상승 효과 확인
2. 파괴거동은 펀칭전단 파과에서 휨 파괴로 전환

< PO-RC >

< P5-3.2 >

< P5-6.0 >

< P5H-3.2 >

< P7-3.2 >

< 실험에 의한 구조안정성 검증 >
1. MSP 보강으로 펀칭 균열 억제 확인
2. MSP 보강으로 균열 각도 완화 확인

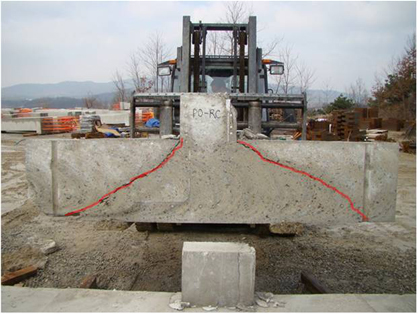

RC 기초 실험체

< PO-RC >

MSP 기초 실험체

< P5-3.2 >

< P5-6.0 >

< P5H-3.2 >

< P7-3.2 >

전단펀칭보강재(MSP)의 시공성

기존기술 - 철근 스터럽 보강공법

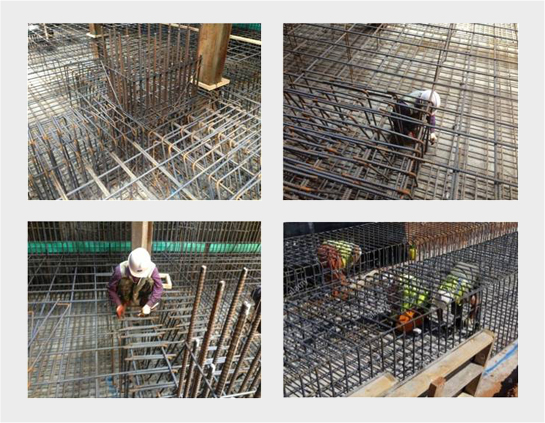

< 철근 스터럼 기초 전단 보강 공법 >
- 많은 인력 투입 필요
- 장시간 작업 및 안전사고 우려
- 공사 기간 및 공사 비용 증가
신기술 – 건설신기술 798호(MSP 공법)

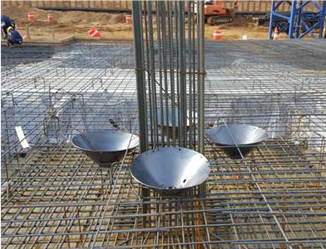

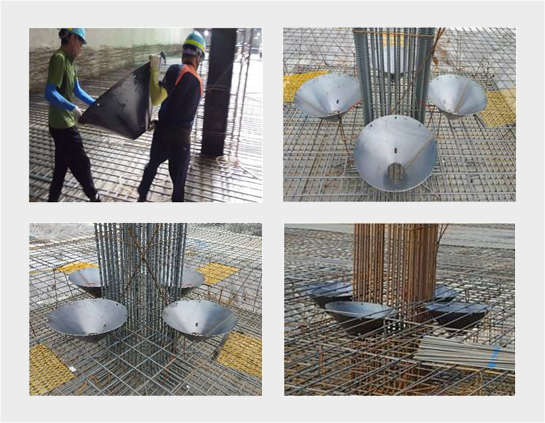

< MSP 기초 전단 보강 공법 >
- 단순 작업 및 인력 투입 최소화
- 순차 시공으로 안전사고 최소화
- 공사 기간 및 공사 비용 증가

전단펀칭보강재(MSP)의 시공순서

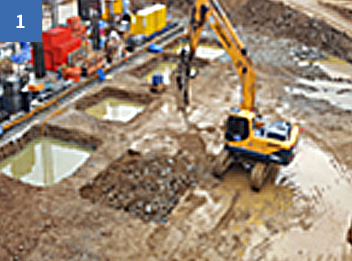

터파기

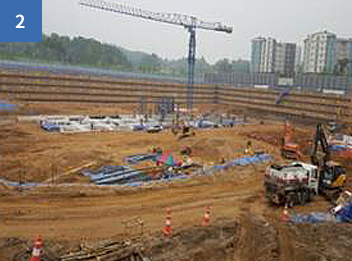

버림콘크리트타설

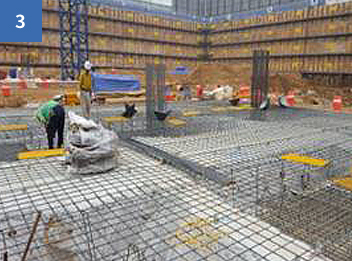

기초하부철근배근

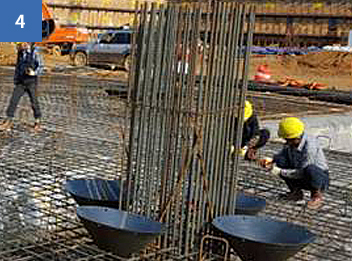

기둥철근배근 및 MSP거치

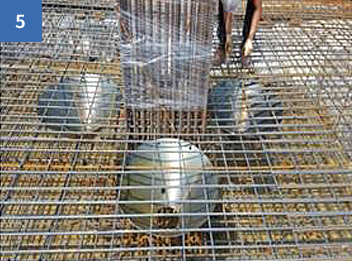

기초상부 철근배근 및 MSP결속

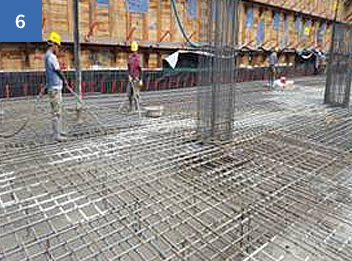

콘크리트 타설 및 완료
